AC-Kanal-Profiliermaschine

Video über eine Maschine zur Herstellung von Wechselstromkanälen →

Eine Maschine für verschiedene Größen von AC-KANÄLEN   Die AC DUCT Roll Forming Machine produziert hauptsächlich den TDF-Flansch/Winkelstahlflansch oder C-Typ-Flansch. Die tägliche Verarbeitungskapazität beträgt 1000-2500 Quadratmeter.   Solange die Größe des Kanals eingegeben wird, schließt die Produktionslinie automatisch das Abwickeln ab. Nivellieren, Sicken, Anstellwinkel und Schneiden, Gelenkbiss, gemeinsamer Plattenflansch/Winkelstahlflansch Formung oder „C“-Flanschformung, Faltformung.

KINGREAL-Luftkanal-Produktionslinie, ein Set mit allen Funktionen, die für die Herstellung quadratischer Luftkanäle erforderlich sind, besteht aus einem elektrischen Vorschubrahmen, Nivellierung und Sicken, Stanzen mittlerer Verstärkungslöcher (optional), Stanzen von quadratischen Mündungen, Stanzen von scharfen Ecken, Stanzen von Flanschlöchern (optional ausgestattet), Scheren, Hebe-Wickelmaschine (gleichzeitiges Schneiden, Gelenkwinkelbissformung, rechtwinklige Knochenbissformung), Zwei-Maschinenverbindung, gemeinsame TDF-Plattenflanschformung, Winkelstahlflansch-Kleinseitenformung, vollständiger C{1}}Knochen Methode Blue Forming oder C/S-Knochenflanschformung (optional), Positionierungstransferplattform (optional), TDF hydraulische Faltmaschine.

Es übernimmt SPS-Steuerung und Touchscreen-Bedienung.Es kann entsprechend den Betriebsanforderungen zum Schneiden auf jede beliebige Größe eingestellt werden. Es ist standardmäßig mit einem elektrischen Futterraufe mit einer Tragfähigkeit von 7 Tonnen ausgestattet. Je nach Kundenwunsch kann er mit 4 Tonnen (für Baustellen), 8 Tonnen oder 10 Tonnen ausgestattet werden.

Diese Luftkanal-Produktionslinie ist einer der größten Geräteverkäufe unseres Unternehmens, lineare Verarbeitung, geringer Platzbedarf, hohe Produktionseffizienz, nur ein Bediener, direkte Eingabegröße, die Produktionslinie wird automatisch fertiggestellt, die tägliche Verarbeitungskapazität kann 2000 Quadratmeter erreichen, geeignet für die Verarbeitung von Luftkanälen in großem Maßstab-.

Maschinenfunktionen



1. U-förmige Struktur, geringer Platzbedarf, einfache Montage, geeignet für kleine und mittlere Fabriken;

2. Der servo-pneumatische Manipulator treibt den Vorschub an, um eine stabile, genaue Positionierung und hohe Geschwindigkeit zu gewährleisten;

3. Hohe Effizienz und Arbeitsersparnis. Es dauert nur 20–25 Sekunden für jedes L-Stück, was doppelt so effizient ist wie der lineare Typ;

4. Feste Beißmaschine, die Zeit beim Hin- und Herbewegen spart und die Arbeitseffizienz verbessert;

5. Alle Rollrollen bestehen aus Lagerstahl und die Lebensdauer wird um mehr als das Fünffache erhöht.

6. Das CNC-System fügt einen Materialsparmodus hinzu und jede Materialrolle hat nur ein Stück Abfall von weniger als 20 mm;

7, mit Produktionsspeicherfunktion, mit Produktionsauftragsabfragefunktion.

•










•
•

Technische Spezifikation





Rohstoffe	0,5–1,2 mm verzinkter Stahl
Max. Breite	1250 mm / 1500 mm
Maximale Arbeitsgeschwindigkeit	15m/min
Maximales Spulengewicht	7 Tonnen
Abmessungen	14000*5000*1500MM

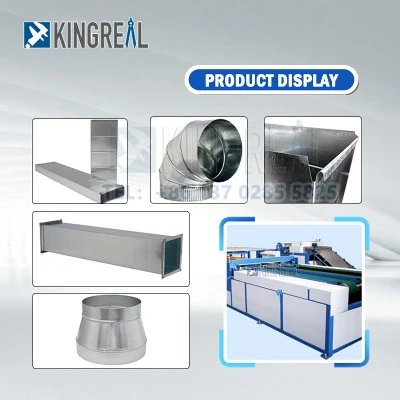

(Endgültige Luftkanal-Produktanzeige)

Vorteil dieser Maschine





1. Ein elektrischer Coilständer, 4 Tabletts (5-7 Tonnen pro Coil);

2. Ein Stützgestell;

3. Ein Host (Host der zweiten-Linie);

4. Zwei Rollenbahnplattformen aus Edelstahl;

5. Eine feste Gelenkbeißmaschine;

6. Ein Satz einer Doppel--Maschinenverbindungsmaschine mit gemeinsamem Plattenflansch;

7. Eine Doppel--Maschinenverbindungs-Winkelstahlflanschmaschine;

8. Eine Servo-Zuführplattform;

9. Eine hydraulische Faltmaschine;

10. Ein Computersteuerungssystem.
