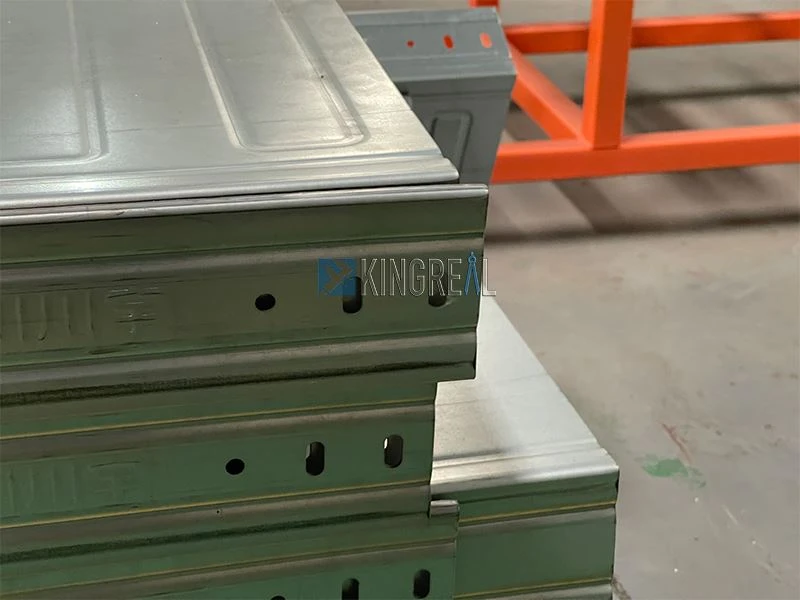

Kabelrinne ist ein Kabelverlegegerät, das das Verlegen von Drähten, Kabeln und Rohrleitungen standardisiert, serialisiert und universalisiert, hergestellt vonRollformmaschine für Kabeltrassen. In einem Computerraumprojekt ist die Brücke im Vergleich zur teuren Hightech-Soft- und Hardware sehr unauffällig und wird selten beachtet, ist aber auch ein unverzichtbarer Bestandteil des gesamten Verkabelungsprojekts.
Kabelrinnen können in vier Typen unterteilt werden: Trogtyp, Rinnentyp, Leitertyp und Netztyp. Gleichzeitig besteht die Ausrüstung hauptsächlich aus Konsolen, Tragarmen und Installationszubehör.
Die Kabelrinne zeichnet sich durch einfache Struktur, schönes Aussehen, flexible Konfiguration und bequeme Wartung aus. Alle Teile sind verzinkt und auf der Außenbrücke außerhalb des Gebäudes montiert.
Im Folgenden werden Sie hauptsächlich in die Installationsvorkehrungen der Kabelrinne eingeführt, um Ihnen ein besseres Verständnis der Verwendung dieses Geräts zu vermitteln.
1) Visuelle Inspektion
Beim Einfahren der Kabelrinne auf die Baustelle sind folgende Unterlagen, das Produktwerkszeugnis, der regelmäßige Prüfbericht der Landes- und Kommunal-Qualitätsüberwachungsstelle und die entsprechenden technischen Gutachten vorzulegen, sowie die Dicke der Kabelrinnenplatte: die entsprechenden Anforderungen.
Die Beschichtungsoberfläche der feuerverzinkten Kabelrinne sollte gleichmäßig und frei von Mängeln wie Überbrennen, Aschehängen und teilweise Nichtverzinkung sein.
Elektrostatisches Spritzen sollte flach, glatt, gleichmäßig, ohne Haut, keine Blasen, Blasen sein, die Innenwand sollte glatt sein, keine Grate und die Schweißfläche der Brücke sollte gleichmäßig sein und es sollte keine Undichtigkeiten, Risse, Durchbrennen geben , etc.
2) Einbaulage Kabelrinne
Wenn die Brücke horizontal verlegt wird, sollte die Höhe über dem Boden nicht weniger als 2,5 m betragen. Wenn die Brücke in mehreren Schichten verlegt wird, sollte aus Gründen der Wärmeableitung, Wartung und Entstörung ein bestimmter Abstand zwischen den Brückenschichten eingehalten werden.
Bei Parallelverlegung der Kabelrinne mit verschiedenen Rohren sollte der lichte Abstand den einschlägigen Vorschriften entsprechen.
3) Montage von Stützen und Aufhängern
Die Qualität der Halterung und Aufhängung der Kabelrinne sollte den aktuellen einschlägigen technischen Standards entsprechen. Bei horizontaler Verlegung der Kabelrinne beträgt die Stützweite in der Regel 1,5~3 m. Bei vertikaler Verlegung sollte der feste Abstand nicht größer als 2 m sein. Der horizontale Höhenunterschied zwischen zwei benachbarten Brückentragarmen. Sie sollte nicht größer als 10 mm sein und die vertikale Abweichung der vertikalen Mittellinie der beiden benachbarten Brückentragarme sollte nicht größer als 20 mm sein.
Oben ist die Installationsanleitung für die Kabelrinne. Wenn Sie mehr über die Kabelrinne erfahren möchten, können Sie sich auch über dieMaschine zum Formen von Kabeltrassen.
